IPX3IPX4IPX4K防水等级测试方法

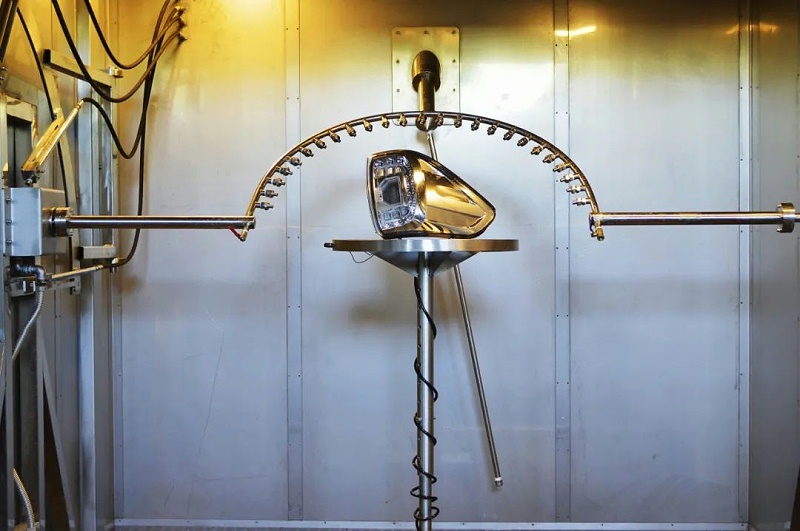

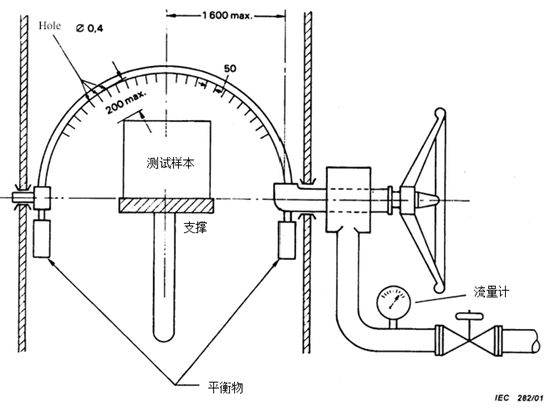

        IPX3（摆管式）

        简单描述：对喷溅水的防护

        方法名称：淋水/溅水试验

        实验设备：摆管式淋水试验装置

        试样放置：选择适当的半径摆管，使转台台面高度处于摆管直径位置上，样品放置转台，样品顶部至喷水口的距离不大于200mm，样品台不旋转

        试验条件：水流量---按喷水孔数计算，每孔为0.07L/min+5%

        钻孔---摆管中点两侧60º都钻孔，支撑架不钻孔

        摆管摆动范围、半径---沿垂线两边各60º，共120º

        摆管摆动速度---一个完整摆动周期费时4S

        试验时间：先测试5min，然后相对样品原来位置旋转样品90º，再测试5min

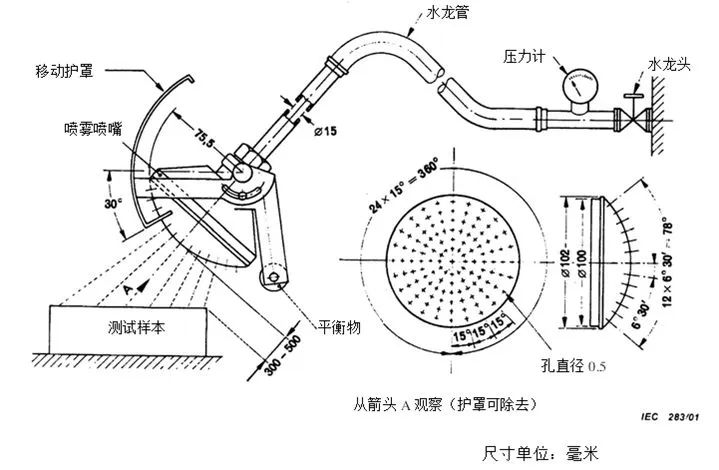

        IPX3（喷雾喷嘴）

        简单描述：对喷溅水的防护

        方法名称：淋水/溅水试验

        实验设备：手持式喷头淋水试验装置

        试样放置：试样顶部至手持喷头的喷水口的平行距离在300mm~500mm之间。测试中补偿板放在适当的位置

        试验条件：水流量---10L/min

        试验时间：按被测试样外壳表面积算，每平方米1min，至少做5min


        IPX4K

        简单描述：对喷射水的防护

        方法名称：淋水/溅水试验

        实验设备：摆管式淋水试验装置

        试样放置：选择适当的半径摆管，使转台台面高度处于摆管直径位置上，样品放置转台，样品顶部至喷水口的距离不大于200mm，样品台不旋转

        试验条件：水流量---按喷水孔数计算，每孔为0.07（1+5%）L/min

        钻孔---摆管中点两侧180º都钻孔，支撑架钻孔

        摆管摆动范围、半径---沿垂线两边各180º，共360º

        摆管摆动速度---一个完整摆动周期费时12S

        试验时间：持续测试10min


        IPX4K

        简单描述：对喷射水的防护

        方法名称：淋水/溅水试验

        实验设备：摆管式淋雨试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。

        试验条件：水流量按摆管的喷水孔数计算,每孔为0.6±0.5 L/min 。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°) 约12s 。试验压力：400kPa试验时间：试验5min后样品旋转90°注：喷淋管有121个直径为0.5mm的孔；-- 中心1个孔-- 核心区2层（每层12个孔，30度分布）-- 外圈4圈（每圈24孔，15度分布）；-- 可移动的罩盖。喷淋管应用铜锌合金（黄铜）制成。

        工作原理

        工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。

        摆管摆动：通过步进电机、PLC(进口件)驱动减速器、通过可编程逻辑控制器设定自动完成。

        喷嘴：根据试件的大小，决定摆管的弯曲半径，喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，使射出的水滴均匀，流量充足。
